無機ELシート

ELシートは、無機EL発光素材を薄いシート状に成形した光るシートです。
シートが面で発光します。

薄くて軽いシート状のバックライトとして、
他の発光素材では難しい限られたスペースでの発光、
手軽なライトサインなどの安全な案内板や軽量看板、など
様々な用途で活用出来る発光素材です。

無機ELの明るさ

明るさ

無機ELはLEDのように強い発光ではありませんが、様々な形での柔らかな発光が可能になる特徴があります。

省電力な発光で、必要な部分に合わせた発光が可能になることで効率の良い光りを作ることが出来ます。

無機ELシートの構造

構造

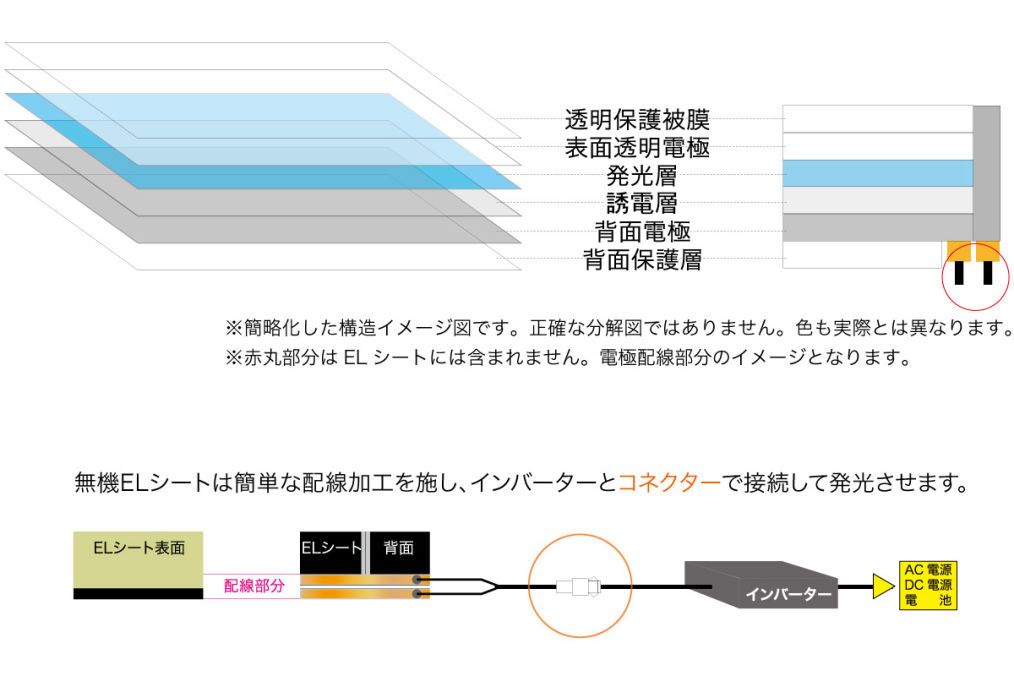

ELシート構造の簡単なイメージ図です。※最新の構造イメージ図では無い場合があります。
なお、ELシートは単体では光りません。専用の発光装置「インバーター」が必要です。インバーターの対応電源は種類によって異なります。
※カット出来るタイプのELシートをインバーターに繋げるためには配線加工が必要です。電気配線経験が無くても出来ます。

無機ELシートの色

発光色

ELシートには発光色の種類があり、カラー発光させることが出来ます。各色、上が無発光色で、下が暗所での発光色となります。
※ELシートの発光サイズと使用するインバーター、使用環境により少し色合いが実際と異なる場合があります。発光色はELシートのサイズによって限定されます。

ELシートの特徴

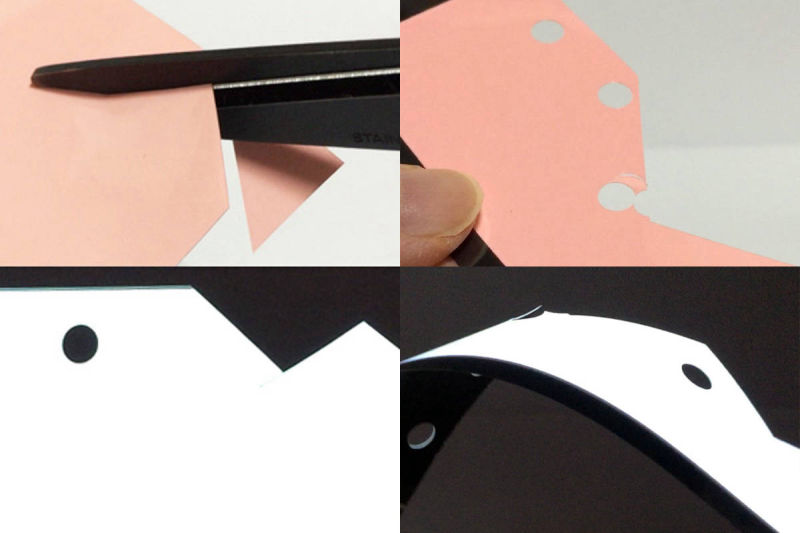

ELシートの特徴はカットした形で光ることです。ハサミやカッターナイフで簡単にカットが出来ます。薄いシート状で発光しますので、必要な部分に合わせた光りを作ることが可能です。ELシートのカット方法。

ELシートのサイズは最大A2サイズとなります。カットすることで必要なサイズのELシートが作れます。

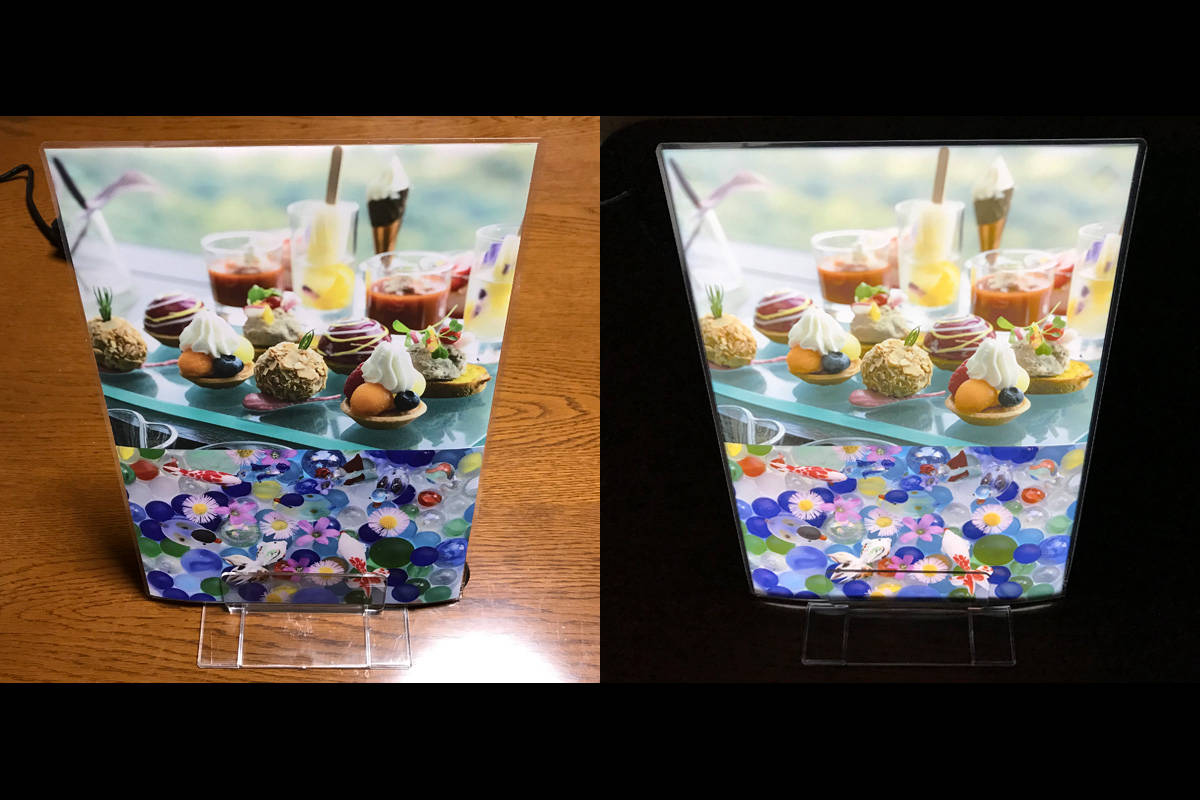

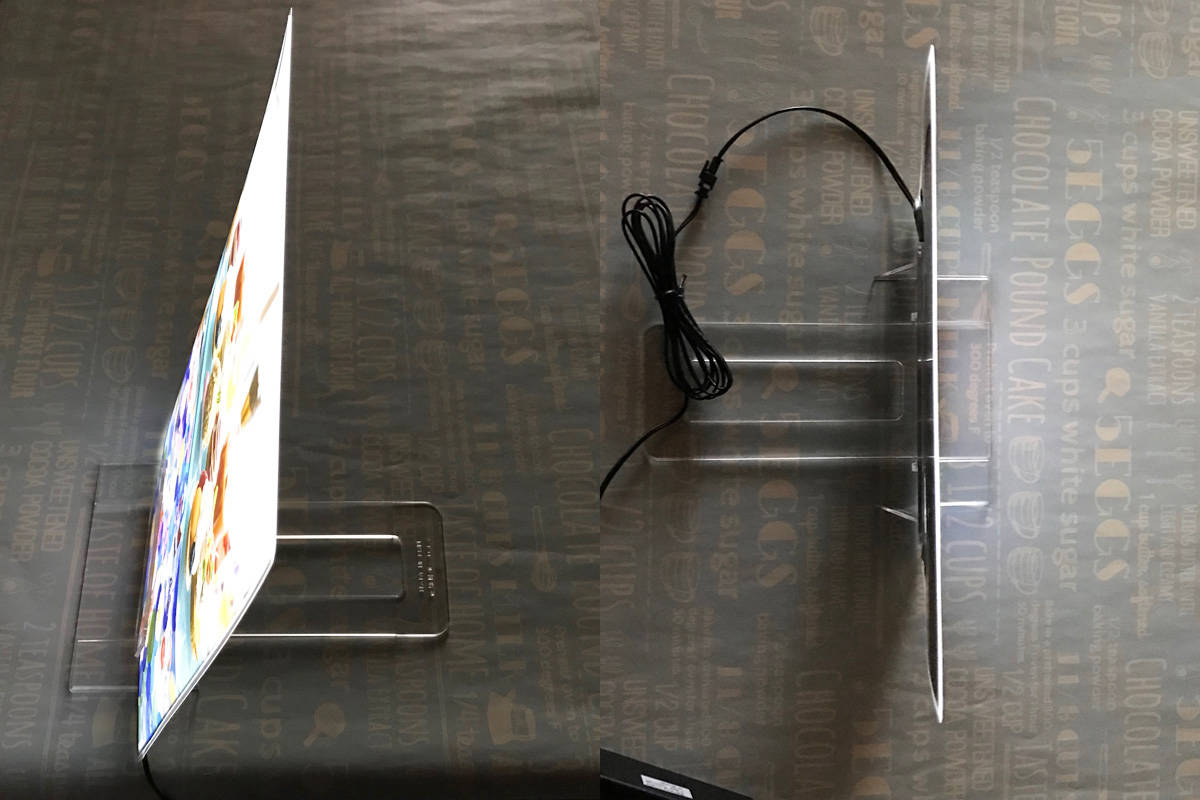

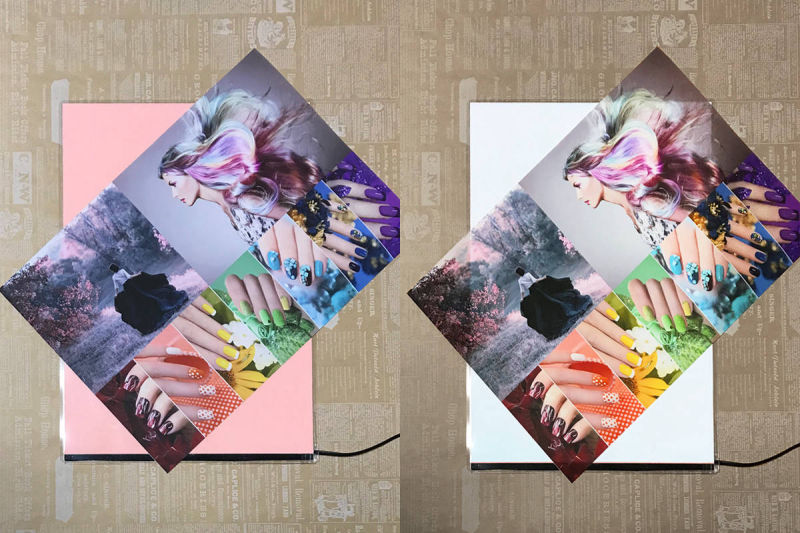

ELシートは薄いシートが面で発光しますので、簡単に設置が出来る軽量のサイン用バックライトとして手軽に使用出来ます。

※各写真はクリック拡大します。

無機ELシートの設置

設置する場合の注意

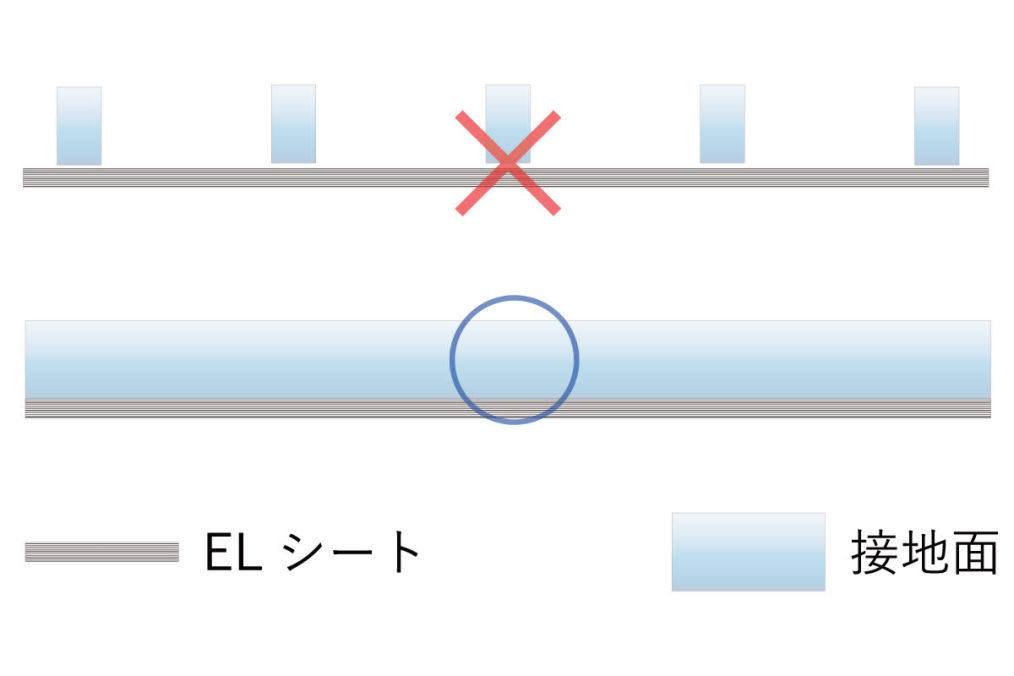

ELシートに圧力が掛かった状態で設置する場合、イメージ図上(×印)のように、点で部分的にELシートに圧力が掛かった状態で設置すると、その部分が点灯しなくなったり、その部分の電流が流れにくくなることにより色が変わって発光する場合があります。圧力を掛ける場合はイメージ図下(○印)のように、均一に面で掛かるようにしてください。

ELシート説明動画

ELシートの特徴を説明した動画です。
※画質設定1080pHDでご覧ください。

ELシートの主なデータ

※最新のデータでは無い場合があります。

  • 主な仕様 - シート厚=0.23mm(曲げることが可能、ただし最小曲率R15mm)、最大電圧 AC150Vrms(※推奨使用範囲は約70~110Vrms)、最大周波数 2,000Hz(※推奨使用範囲は約300~800Hz)、動作温度=-30度~+60度、保存温度=-40度~+70度
  • 発光可能時間 - ELシートは徐々に輝度が落ちて光らなくなります。使用する面積とインバーターの組み合わせにもよりますが、通常の温度、湿度(温度20度、湿度65%)での使用下の場合、約2,000時間程で初期の明るさの3,4割程になります。シートの寿命としては約3,000-3,500時間が目安となります。※高温多湿の場所での使用は寿命を著しく下げます(例えば温度40度、湿度90%の条件下では5分の1以下になります。)。※インバーターは引き続き使用出来ますので、ELシートの交換が必要となります。*インバーターの機能により常時点灯発光と点滅発光が出来ます。
  • 長所 - 薄く、軽く、消費電力が少なく(蛍光灯の1/3程度)、発熱もほとんどありません。色の種類が有り、多彩なカラー発光が可能です。※色の種類はELシートのサイズにより異なります。
  • 短所 - 蛍光灯やLEDと比べて輝度が低く、寿命が短い。湿度と紫外線に弱い。*ラミネートやUVカットフィルムで湿度と紫外線は予防出来ます。

※ELシートの注意事項に関しては、
無機ELの注意事項をご確認ください。
